أرفف البليت هو العمود الفقري لتخزين المستودعات الحديثة. سواء كنت تدير مركز توزيع، أو منشأة تصنيع، أو مخزن بيع بالتجزئة، إن اختيار نظام أرفف البليت المناسب يحدد بشكل مباشر مدى كفاءة استخدام المساحة والمخزون الخاص بك . تشرح هذه المقالة كل ما تحتاج إلى معرفته — بدءًا من أنواع الأنظمة ومواصفات التحميل وحتى معايير التثبيت واستراتيجيات التحسين — حتى تتمكن من اتخاذ قرارات مدروسة بشأن عمليات التخزين الخاصة بك.

ما هو أرفف البليت ولماذا يهم

تشير أرفف البليت إلى نظام تخزين للتعامل مع المواد مصمم لتخزين المواد على المنصات - وتسمى أيضًا "المنزلقات" - في صفوف أفقية بمستويات متعددة. تم تصميم هذه الأنظمة لزيادة المساحة الرأسية إلى أقصى حد مع توفير مساحة تخزين منظمة وسهلة الوصول لمجموعة واسعة من البضائع.

تم تقييم سوق أرفف المستودعات العالمية بحوالي 11 مليار دولار في 2023 ومن المتوقع أن ينمو بمعدل نمو سنوي مركب يزيد عن 7% حتى عام 2030، مدفوعًا بالتوسع السريع في مراكز تلبية التجارة الإلكترونية ومقدمي الخدمات اللوجستية الخارجية (3PL). في مراكز التوزيع عالية الكثافة، يمكن لنظام أرفف البليت الأمثل زيادة سعة التخزين عن طريق ما يصل إلى 40-60٪ بالمقارنة مع التراص على مستوى الأرض.

بالإضافة إلى السعة، تعمل أنظمة الأرفف على تحسين دقة الانتقاء، وتقليل تلف المنتج، وتعزيز السلامة في مكان العمل، وتمكين دوران أسرع للمخزون - جميع المقاييس المهمة في بيئة سلسلة التوريد الحالية.

الأنواع الرئيسية أرفف البليت الأنظمة

لا يتم إنشاء جميع حلول أرفف البليت على قدم المساواة. تم تحسين كل نوع نظام ليناسب أحجام إنتاجية محددة، وأعداد SKU، وسير العمل التشغيلي. فيما يلي مقارنة بين الأنظمة الأكثر استخدامًا:

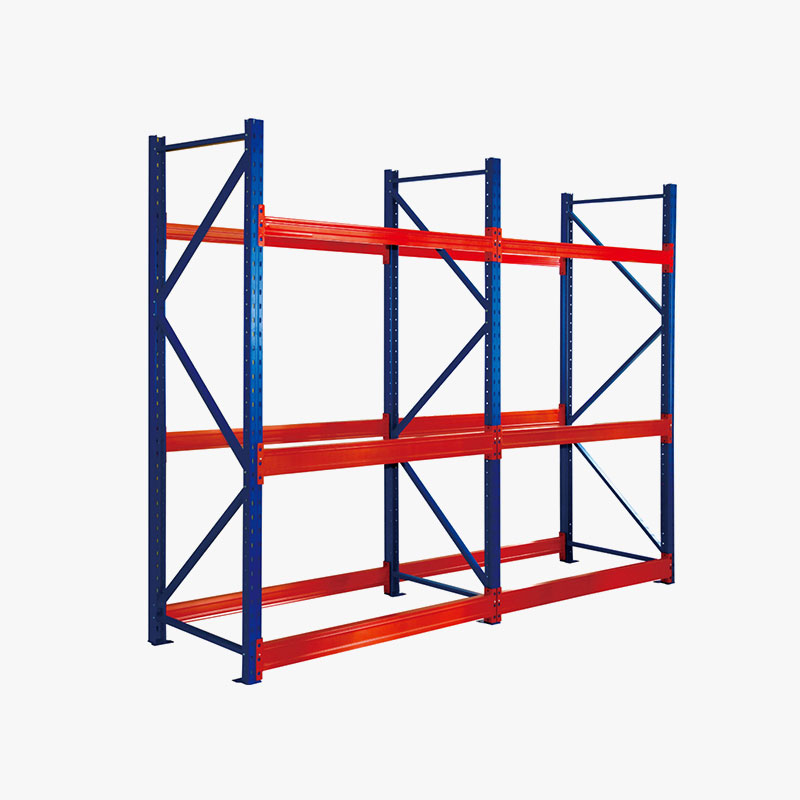

أرفف البليت الانتقائية - معيار الصناعة

الأرفف الانتقائية هو النظام الأكثر اعتماداً على نطاق واسع على مستوى العالم، وهو ما يمثل أكثر من ذلك 60% من أرفف المستودعات المثبتة . فهو يوفر وصولاً مباشرًا إلى كل موضع منصة نقالة، مما يجعله مثاليًا للعمليات ذات التنوع الكبير في SKU. عادةً ما تكون مستويات العوارض القياسية متباعدة بفواصل زمنية تتراوح بين 1800 و2200 ملم، ويمكن أن تصل الأنظمة إلى ارتفاعات تتراوح بين 10 و12 مترًا باستخدام معدات الرافعة الشوكية المناسبة.

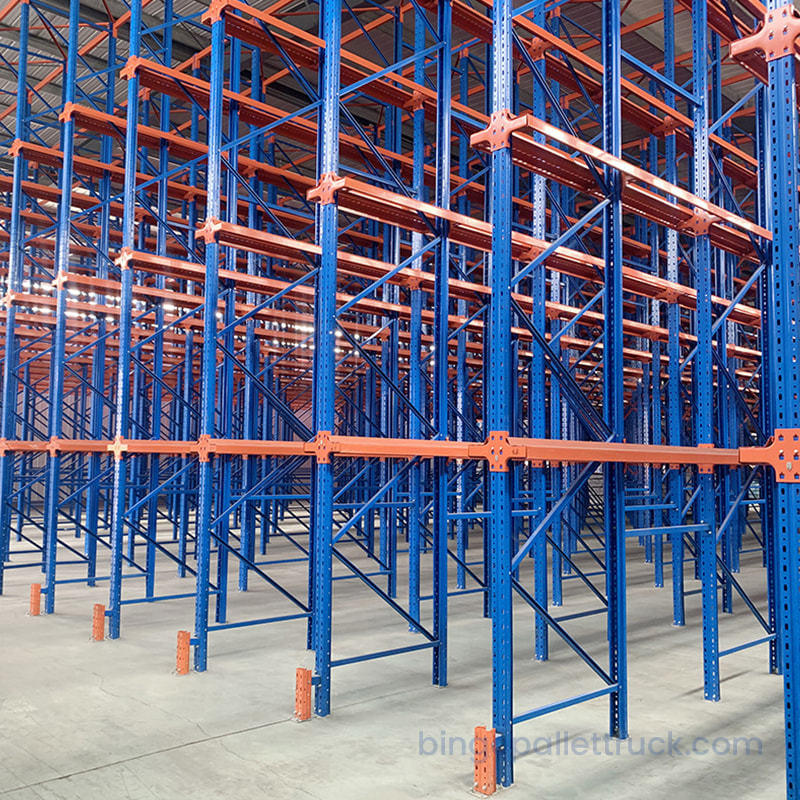

أرفف القيادة — الكثافة القصوى للتخزين بالجملة

تعمل أرفف القيادة على التخلص من ممرات الوصول داخل هيكل الحامل، مما يسمح للرافعات الشوكية بالقيادة في ممرات الحامل. يمكن لهذا النظام زيادة كثافة التخزين عن طريق تصل إلى 75% مقارنة بالأرفف الانتقائية - ولكن على حساب الانتقائية. إنه أكثر فعالية لمرافق التخزين البارد والشركات المصنعة التي لديها كميات كبيرة من وحدات SKU المتطابقة.

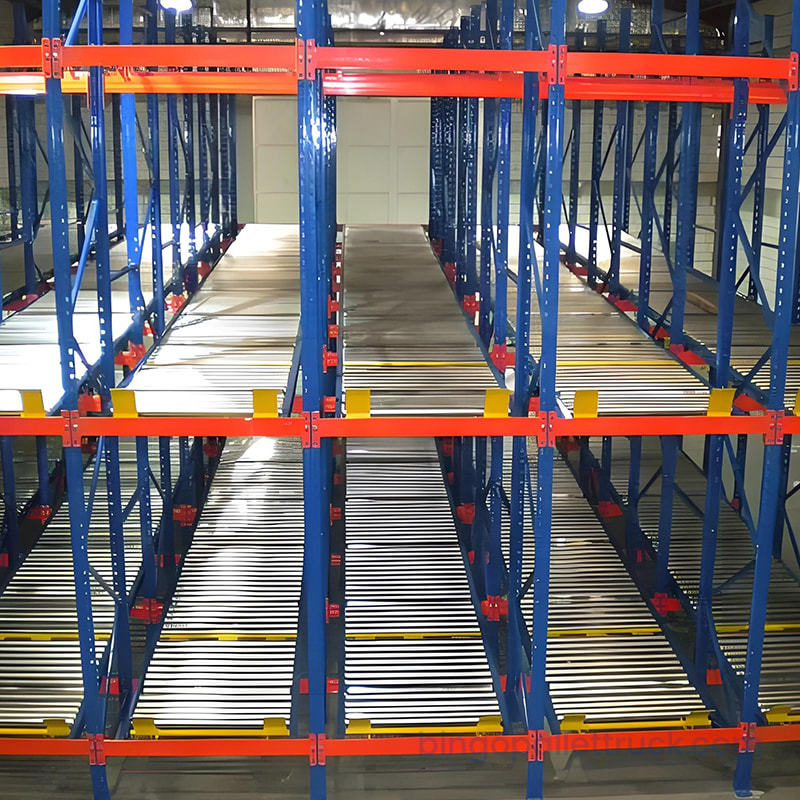

أرفف تدفق البليت - أتمتة FIFO

تستخدم أنظمة تدفق المنصات بكرات أو عجلات تعمل بالجاذبية لتحريك المنصات تلقائيًا من نهاية التحميل إلى وجه الالتقاط. وهذا يضمن التناوب الحقيقي لما يصرف أولاً (FIFO) - وهو أمر بالغ الأهمية في صناعات الأغذية والمشروبات والأدوية حيث تكون إدارة تاريخ انتهاء الصلاحية إلزامية. يمكن أن يحتوي مسار التدفق النموذجي على 5-15 منصة نقالة بعمق، مما يقلل بشكل كبير من عمالة التجديد.

المواصفات الفنية الرئيسية للتقييم

يعد اختيار نظام الأرفف دون مراجعة المواصفات الفنية أحد الأخطاء الأكثر شيوعًا - والأكثر تكلفة - في تخطيط المستودعات. فيما يلي المعلمات المهمة التي يجب على كل مشتري تقييمها:

سعة التحميل

يحتوي كل مكون من مكونات الأرفف على سعات تحميل مُقدرة لا يجب تجاوزها. سعة تحميل الشعاع يشير إلى الحد الأقصى للوزن الذي يمكن أن يدعمه زوج من العوارض بأمان عبر خليج واحد، ويتراوح عادة من 1000 كجم إلى 5000 كجم لكل مستوى للأرفف الانتقائية القياسية. سعة الإطار المستقيم يحدد إجمالي حمل العمود، والذي يجب أن يأخذ في الاعتبار الوزن التراكمي عبر جميع المستويات، بما في ذلك القوى الديناميكية الناتجة عن تأثير الرافعة الشوكية.

• تحقق دائمًا من تصنيف UDL (الحمل الموزع بشكل موحد) لكل زوج من الحزم
• عامل التحميل الديناميكي - يمكن أن تضيف اهتزازات الرافعة الشوكية ما بين 10 إلى 25% إلى قيم التحميل الثابت
• لا تقم أبدًا بخلط المكونات من شركات مصنعة مختلفة دون التحقق الهندسي

أبعاد الإطار المستقيم

تأتي الإطارات المستقيمة بأعماق مختلفة (عادة 800 مم، 1000 مم، أو 1100 مم) وسمك (مقياس فولاذي من 1.5 مم إلى 3.0 مم). توفر الإطارات العميقة ثباتًا أكبر لهياكل الرف الأطول. بالنسبة للأرفف التي يزيد ارتفاعها عن 6 أمتار، يوصى عادةً بأعماق الإطار التي لا تقل عن 1000 مم من قبل المهندسين الإنشائيين.

ملف تعريف الشعاع ونوع الاتصال

تؤثر ملفات الشعاع (العارضة الصندوقية، والعارضة المتدرجة، والعارضة الخلفية المفتوحة) على كل من توزيع الأحمال وتوافق منصة التحميل. يحدد نظام الموصل - سواء كان على شكل دمعة أو ثقب مفتاح أو خطاف - سهولة الضبط والتردد الذي يمكن من خلاله إعادة تكوين ارتفاعات الحزمة. تعد موصلات Teardrop هي المعيار الأكثر شيوعًا، حيث توفر إمكانية التعديل بدون أدوات بزيادات 50 مم.

تقييمات حمل الزلازل والرياح

في المناطق ذات النشاط الزلزالي أو للمنشآت الخارجية/شبه الخارجية، يجب أن تلبي الأرفف متطلبات المنطقة الزلزالية المحلية. تفرض العديد من المعايير الوطنية (مثل EN 15512 في أوروبا، وRMI في أمريكا الشمالية) تكوينات دعامات محددة ومواصفات مسامير التثبيت بناءً على مناطق الخطر الجغرافية.

أرفف البليت معايير السلامة والامتثال

يعد الفشل الهيكلي لأرفف البليت مسؤولاً عن آلاف إصابات المستودعات سنويًا في جميع أنحاء العالم. إن الامتثال للمعايير المعمول بها أمر غير قابل للتفاوض - ليس فقط من أجل سلامة العمال ولكن أيضًا من أجل التغطية التأمينية واستمرارية العمليات.

نظرة عامة على المعايير الدولية

• إن 15512 (أوروبا): يحدد مبادئ التصميم لأنظمة أرفف البليت القابلة للتعديل، بما في ذلك اختبار الحمل وعوامل السلامة
• ANSI MH16.1 / RMI (أمريكا الشمالية): يغطي مواصفات وتصميم واختبار واستخدام رفوف التخزين الفولاذية الصناعية
• AS 4084 (أستراليا): المعيار الأسترالي لأرفف تخزين الفولاذ، والذي يشار إليه على نطاق واسع في جميع أنحاء منطقة آسيا والمحيط الهادئ
• جيجابايت/T 26014 (الصين): المعيار الوطني لأرفف معدات التخزين الميكانيكية غير المستمرة

بروتوكولات التفتيش المنتظم

توصي إرشادات SEMA (جمعية مصنعي معدات التخزين) بفحص جميع تركيبات الأرفف بواسطة شخص مؤهل على الأقل مرة واحدة كل 12 شهرًا ، مع فحوصات بصرية يومية مستمرة من قبل موظفين مدربين. يتبع تصنيف الأضرار نظام إشارات المرور:

• الأخضر: أضرار طفيفة - قم بمراقبة الإصلاح وتحديد موعد له في غضون 4 أسابيع
• العنبر: أضرار جسيمة - قم بتقليل الحمل على الفور، وإصلاحه في غضون 4 أسابيع
• الأحمر: أضرار جسيمة - قم بتفريغ الحمولة على الفور، ولا تستخدمها حتى يتم إصلاحها أو استبدالها

تعد اصطدامات الرافعات الشوكية السبب الرئيسي لتلف الأرفف. يمكن أن يؤدي تركيب واقيات الأعمدة، وواقيات نهاية الممر، وحواجز الحامل إلى تقليل الأضرار المرتبطة بالاصطدام تصل إلى 80% في الممرات المزدحمة.

كيفية التخطيط أ أرفف البليت التخطيط

يتطلب التخطيط الفعال لتخطيط الأرفف تحقيق التوازن بين كثافة التخزين والكفاءة التشغيلية. يمكن أن يؤدي التصميم السيئ التصميم إلى إهدار 20-30% من المساحة الأرضية المتاحة أو إنشاء اختناقات تؤدي إلى إبطاء الإنتاجية بهوامش مماثلة.

الخطوة 1: تقييم ملف تعريف المخزون الخاص بك

قبل اختيار النظام، قم بتحليل بيانات المخزون الخاص بك:

• العدد الإجمالي لوحدات SKU ومواضع المنصات المطلوبة
• وزن وأبعاد أثقل وأكبر المنصات
• سرعة المخزون (عناصر A سريعة الحركة مقابل عناصر C بطيئة الحركة)
• متطلبات FIFO أو LIFO حسب فئة المنتج
• التقلبات الموسمية في حجم المخزون

الخطوة 2: تحديد عرض الممر بناءً على المعدات

يعد عرض الممر أحد أهم العوامل في كفاءة التخطيط. يحدد نوع الرافعة الشوكية الحد الأدنى من متطلبات الممر:

• رافعة شوكية موازنة: مطلوب عرض الممر 3500-4500 ملم
• الوصول إلى الشاحنة: 2,700-3,200 مم - يزيد من كثافة التخزين بشكل كبير

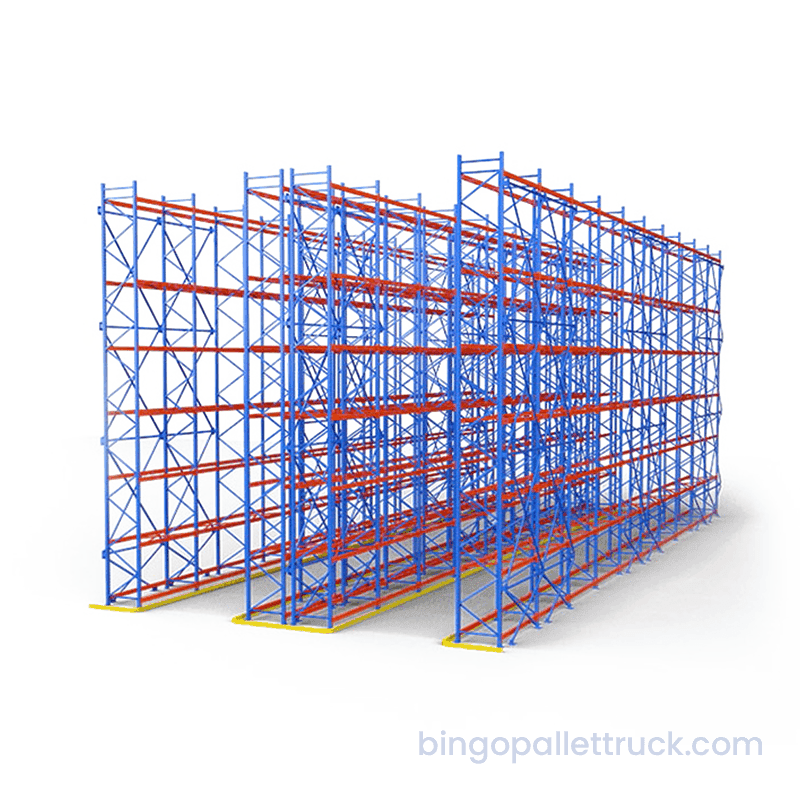

• شاحنة الممر الضيق (VNA): 1,600–1,800 مم — تزيد الكثافة إلى الحد الأقصى ولكنها تتطلب أنظمة سكك موجهة
• منتقي أوامر الرجل: على غرار ممرات الشاحنات، تم تحسينها للانتقاء متعدد المستويات

الخطوة 3: تحسين المساحة العمودية

عادةً ما يقتصر ارتفاع الحامل القابل للاستخدام على ارتفاع السقف الشفاف ناقص 1000 مم للسماح بالتخليص الآمن لأنظمة الرش والإضاءة. في المستودع القياسي الذي يبلغ ارتفاعه 10 أمتار، يسمح ذلك برفوف تصل إلى حوالي 9 أمتار، وغالبًا ما تستوعب 4-5 مستويات من المنصات اعتمادًا على ارتفاع المنتج.

الخطوة 4: تطبيق مبادئ تحديد فترات ABC

ضع وحدات SKU عالية السرعة (A) على ارتفاعات التقاط مريحة (800-1800 مم من الأرضية) وأقرب مناطق الإرسال. يجب أن تشغل العناصر متوسطة السرعة (B) مواقع متوسطة المستوى ومناطق ثانوية. يمكن وضع العناصر بطيئة الحركة (C) على أعلى مستويات الرف أو في أبعد الممرات. يمكن أن يؤدي تحديد فترات زمنية مناسبة لـ ABC إلى تقليل مسافة سفر المنتقي 30-50% في المستودعات عالية النشاط.

التكامل مع المنصات ومعدات المناولة

لا تعمل أرفف البليت بمعزل عن غيرها - فهي جزء من نظام بيئي متكامل للتعامل مع المواد. يعد التوافق بين الأرفف والمنصات ومعدات المناولة أمرًا ضروريًا للسلامة والكفاءة.

توافق البليت

تحدد مساحة الباليت القياسية (1,200 × 1,000 مم في أوروبا، و1,219 × 1,016 مم في أمريكا الشمالية) اختيار طول الشعاع. تم تصميم معظم أنظمة الأرفف الانتقائية من أجل فتحات ذات لوحتين (طول الشعاع 2700 ملم) أو ثلاث منصات نقالة (3600 مم). إن استخدام المنصات البلاستيكية - التي توفر تناسق الأبعاد وتزيل مخاطر المسامير/الشظايا مقارنة بالبدائل الخشبية - يمكن أن يقلل من تلف الشعاع ويحسن عمر النظام. باعتبارها شركة مصنعة وموردة لحلول التخزين، توفر Bingo مجموعة شاملة من المنصات البلاستيكية المصممة لتلبية مواصفات عوارض الأرفف القياسية، مما يضمن التوزيع المتسق للحمل والتوافق عبر أنظمة التخزين.

تنسيق معدات المناولة

يجب التحقق من ارتفاع صاري الرافعة الشوكية والقدرة المقدرة عند أقصى ارتفاع للرفع مقابل أعلى موضع لشعاع الحامل. يمكن للرافعة الشوكية التي يبلغ وزنها 2500 كجم عند مستوى الأرض التعامل فقط 1200-1500 كجم على ارتفاع رفع 6 أمتار — عامل حاسم عند تحميل مستويات الرف العلوي. كمورد لشاحنات البليت اليدوية والكهربائية والمكدسات، تقوم Bingo بتصميم معدات المناولة لتكمل عروض نظام التخزين الخاص بها، مما يضمن مطابقة ارتفاع الرفع والسعة ونصف قطر الدوران مع تكوين الأرفف المحدد.

التفاف تمتد وتوحيد التحميل

يجب توحيد الأحمال المنقولة على المنصات المخزنة على ارتفاع بشكل صحيح لمنع التحول أو الانهيار أثناء التخزين والاسترجاع. التغليف الممتد هو الطريقة القياسية في الصناعة، مع الحد الأدنى 200% فيلم مسبق التمدد يوصى به للأحمال التي تزيد عن 500 كجم. يقلل التغليف المناسب من حركة الحمل داخل الحامل ويحمي البضائع من الغبار والرطوبة - وهو أمر مهم بشكل خاص في الأرفف المرتفعة حيث يكون الفحص اليدوي للمستويات العليا محدودًا.

الأخطاء الشائعة في اختيار أرفف البليت واستخدامها

حتى مديري المستودعات ذوي الخبرة يرتكبون أخطاء يمكن تجنبها عند تحديد أنظمة الأرفف أو تشغيلها. إن فهم هذه المخاطر يمكن أن يوفر تكاليف كبيرة ويمنع وقوع الحوادث.

1. التقليل من احتياجات القدرات المستقبلية: غالبًا ما يؤدي تصميم نظام الرف للمخزون الحالي دون مراعاة توقعات النمو لمدة 3 إلى 5 سنوات إلى إجراء تعديلات تحديثية مكلفة على المدى المتوسط. خطط دائمًا لسعة توسعة تتراوح ما بين 20 إلى 30% على الأقل.
2. تجاهل حدود التحميل الأرضي: ينقل كل حامل حامل الحمولة إلى الأرضية من خلال مثبتات اللوح الأساسي. في المنشآت القديمة، قد يتم تجاوز تصنيفات أحمال بلاطة الأرضية (عادةً 3-8 طن لكل متر مربع) من خلال تكوينات الأرفف الكثيفة عالية الحمولة بدون لوحات توزيع هندسية.
3. التحميل الزائد للحزم تدريجيا: مع زيادة أوزان المنتج أو تغيرها بمرور الوقت، يتم تجاوز قدرات الحزمة في كثير من الأحيان دون إعادة تقييم رسمية. يجب نشر إشعارات التحميل واحترامها في كل خليج.
4. الفشل في تثبيت القوائم بشكل صحيح: يجب تثبيت القوائم القائمة على الأرض باستخدام مثبتات محددة من قبل الشركة المصنعة. تعتبر الرفوف غير المثبتة أو المثبتة تحت التثبيت سببًا رئيسيًا للانهيار الكارثي، خاصة تحت تأثير الرافعة الشوكية.
5. تأخير إصلاح المكونات التالفة: يمكن للعمود القائم التالف - حتى مع وجود تشوه بسيط مرئي - أن يقلل من القدرة الهيكلية لحجرة الحامل بالكامل 50% أو أكثر . استبدل، لا تراقب فقط.
6. استخدام العلامات التجارية للمكونات غير المتوافقة: يؤدي خلط القوائم والعوارض من شركات مصنعة مختلفة دون تسجيل الخروج الهندسي إلى إبطال شهادات السلامة وإنشاء سلوك تحميل غير متوقع عند الموصلات.

الاتجاهات الناشئة: أنظمة الأرفف الجاهزة للأتمتة

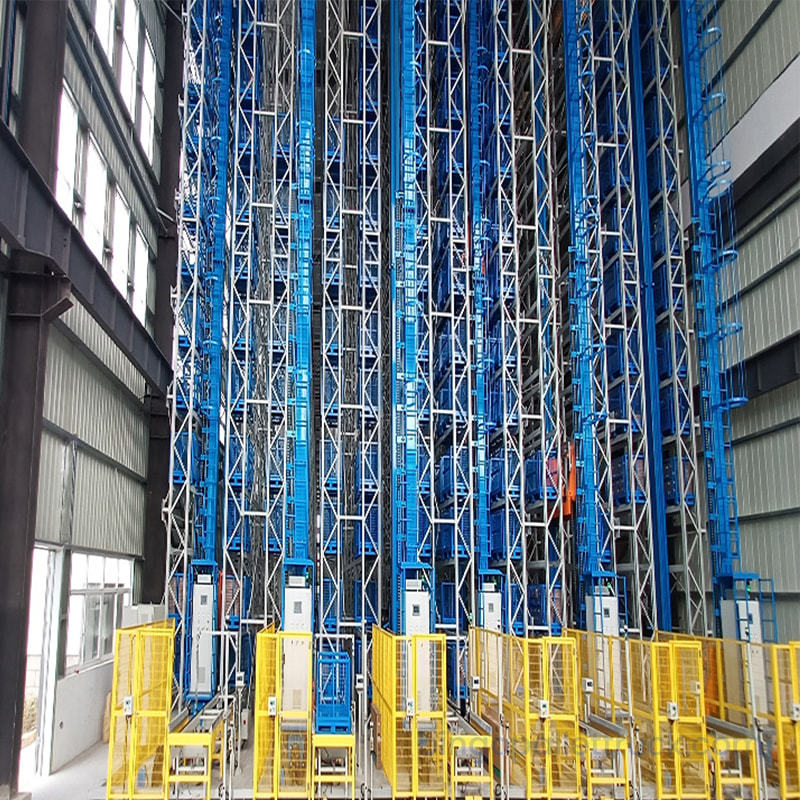

مع تطور المستودعات نحو مزيد من الأتمتة، يتم تصميم أنظمة أرفف البليت بشكل متزايد لاستيعاب أنظمة التخزين والاسترجاع الآلية (AS / RS)، والروبوتات المتنقلة المستقلة (AMRs)، والحلول القائمة على المكوك.

المباني المدعومة بالرف

في المستودعات الآلية عالية الخليج، يعمل هيكل الأرفف نفسه كإطار بناء - مع قوائم أرفف تدعم تكسية السقف والجدران. يمكن لهذه الهياكل المدعومة بالرف أن تصل إلى ارتفاعات 40 مترا أو أكثر مما يؤدي إلى زيادة كثافة التخزين بشكل كبير لكل متر مربع من الأرض. وهي شائعة بشكل خاص في منشآت AS/RS لتخزين الأطعمة والمشروبات الباردة.

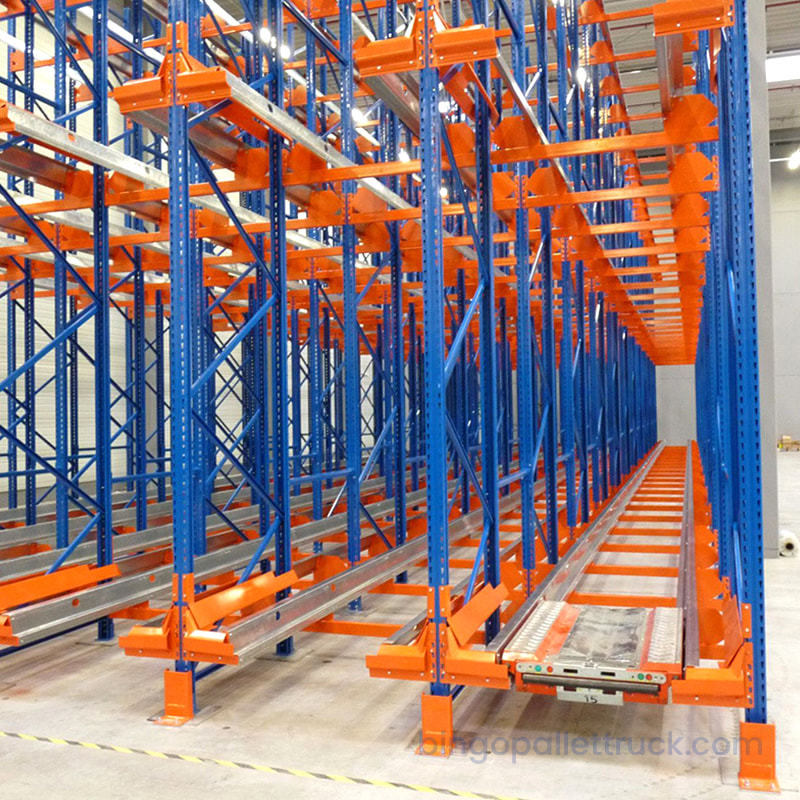

أنظمة الأرفف المكوكية

تقوم أنظمة نقل المنصات بنشر مركبات مكوكية شبه مستقلة داخل قنوات الحامل لتحريك المنصات، مما يلغي الحاجة إلى الرافعات الشوكية لدخول ممرات الحامل. يؤدي ذلك إلى تحسين السلامة، ويسمح لقنوات الرف بالتمدد حتى عمق 30-40 منصة ، ويزيد معدلات الإنتاجية بشكل كبير. تكتسب أنظمة النقل المكوكية قوة جذب في مراكز تنفيذ التجارة الإلكترونية التي تتميز بكميات كبيرة من SKU ودورات الطلب السريعة.

مراقبة الرفوف التي تدعم إنترنت الأشياء

يمكن الآن لأنظمة الاستشعار الذكية المضمنة في قوائم الحامل مراقبة الحمل الهيكلي بشكل مستمر، واكتشاف أحداث التأثير، وتنبيه مديري المنشأة في الوقت الفعلي عند تجاوز الحدود. تقرير المتبنين الأوائل أ تقليل وقت التوقف غير المخطط له عن العمل بنسبة تصل إلى 35% من خلال الصيانة التنبؤية التي يتم تمكينها بواسطة بيانات مراقبة إنترنت الأشياء.

اختيار أ أرفف البليت المورد: ما الذي تبحث عنه

إن جودة وموثوقية مورد الأرفف الخاص بك لها آثار طويلة المدى على السلامة والامتثال والتكلفة الإجمالية للملكية. تشمل المعايير الرئيسية للتقييم ما يلي:

• إصدار الشهادات والامتثال للمعايير: التأكد من أن المنتجات تلبي المعايير الوطنية أو الدولية ذات الصلة (EN 15512، RMI، AS 4084، وما إلى ذلك) مع توفر وثائق اختبار الطرف الثالث عند الطلب
• الدعم الهندسي: يوفر الموردون ذوو السمعة الطيبة تخطيطًا احترافيًا للتخطيط، وتقارير حساب الأحمال، والإشراف على التثبيت - وليس فقط كتالوجات المنتجات
• تتبع التصنيع: يجب أن تكون سجلات أصل الملف الفولاذي والتحقق من المقياس وجودة اللحام متاحة لجميع المكونات الهيكلية
• توفر قطع الغيار: تأكد من أن المورد يمكنه توفير عوارض وقوائم وموصلات بديلة خلال فترة زمنية معقولة لتجنب عمليات إيقاف التشغيل لفترات طويلة بعد أحداث التلف
• القدرة على الحل المتكامل: يمكن للموردين الذين يقدمون أيضًا المنصات ومعدات المناولة وملحقات التخزين توفير نظام أكثر تماسكًا - مما يقلل من مخاطر التوافق ويبسط عملية الشراء
