حماية رفوف البليت للرافعة الشوكية: دليل عملي لمنع تلف المستودعات

أثناء جولة روتينية في أحد مراكز التوزيع، لاحظ مدير المستودع وجود انبعاج صغير في الحافة السفلية لرف البليت في وضع مستقيم. لم تكن هناك حمولة في ذلك الخليج، لذلك تم تسجيل الانبعاج على أنه تجميلي. وبعد ثلاثة أسابيع، تسببت رافعة شوكية ترعى نفس العمود في انحناء الجزء المنبعج، مما أدى إلى سقوط مجموعة كاملة من المنصات على الأرض. هذه هي الطريقة التي يحدث بها عادةً تلف رفوف البليت: اصطدامات صغيرة، وتجاهل علامات التحذير، وفشل الهيكل في وقت أقرب بكثير من المتوقع.

حماية رف البليت للرافعة الشوكية ليست من الملحقات. إنه جزء أساسي من سلامة المستودعات وإدارة الأصول. في معظم أنظمة الأرفف، تم تصميم القوائم وأطراف الممرات لتحمل الأحمال الرأسية، وليس التأثيرات الجانبية. عندما تصطدم الرافعة الشوكية بعمود غير محمي بسرعة بطيئة، يمكن أن تنخفض سعة الحمولة لهذا العضو بشكل كبير. قم بحماية الحامل قبل الاصطدام الأول، ثم قم بفحص الحماية والحفاظ عليها كجزء من العمليات العادية.

لماذا تعتبر حماية رفوف المنصات أكثر أهمية مما تعتقد

إن الوضع المستقيم غير المحمي هو نقطة الضعف في كل رف منصة نقالة. وهي مصممة لتحمل أحمال الضغط من الحزم والمنصات. تأثير الرافعة الشوكية من الجانب يؤدي إلى ثني شفة العمود، وبمجرد أن يتشوه المقطع العرضي، يتغير مسار التحميل. قد يظل هذا العمود المنحني محتفظًا بوزنه الحالي، لكنه يفقد معظم قدرته على امتصاص الضغط الإضافي، مثل التأثير الثاني، أو الحمل المتغير، أو اهتزاز الحامل العادي.

يصنف الرسم البياني أعلاه المصادر الأكثر شيوعًا لأضرار أرفف البليت في المستودعات دون حماية مخصصة. تمثل تأثيرات الرافعة الشوكية على القوائم الحصة الأكبر، تليها التأثيرات عند نهايات الممر. تؤدي أخطاء التحميل والتفريغ أيضًا إلى حدوث ضرر مستمر حتى في حالة عدم حدوث أي تصادم. هذا التوزيع مهم لأن المصدرين الأولين يحدثان بالضبط حيث يمكن للحراس البسيطين أن يحدثوا فرقًا. وبالتالي فإن برنامج الحماية الذي يغطي القوائم وأطراف الممرات يمكن أن يعالج معظم المخاطر. قد تختلف النسب حسب المنشأة، ولكن النمط ثابت بشكل ملحوظ.

أحد التفاصيل المهمة هو الفرق بين الضرر المرئي والمخفي. قد لا يكون الانبعاج في الجزء الخلفي من العمود قائمًا مرئيًا أثناء التمريرة السريعة، لكنه يغير القدرة الهيكلية للعمود. ولهذا السبب يجب تركيب الحماية قبل اكتشاف الضرر، وليس بعد العثور على إطار منحني.

مكان التركيز: القوائم، ونهايات الحامل، ونهايات العارضة

تحتوي أرفف البليت على ثلاث مناطق من المرجح أن تصطدم برافعة شوكية: القوائم التي تواجه الممرات، ونهايات الحامل عند زوايا الممر، ونهايات العارضة حيث تدخل الأحمال وتغادر. تحتاج كل منطقة إلى نوع مختلف من الحماية لأن زاوية التأثير والتردد مختلفان.

يتعامل النهج الفعال مع هذه المناطق الثلاث كنظام واحد. عندما تدور الرافعة الشوكية في نهاية الممر، يتلقى واقي نهاية الحامل الضربة الأولى ويوجه الشاحنة بعيدًا عن الوضع المستقيم. عندما يتم وضع الحمل بسرعة كبيرة، فإن لوحة تأثير نهاية العارضة تحمي آلية القفل. وبهذه الطريقة، تعمل الحماية بشكل أفضل عندما تتوافق مع نمط حركة المرور لكل ممر.

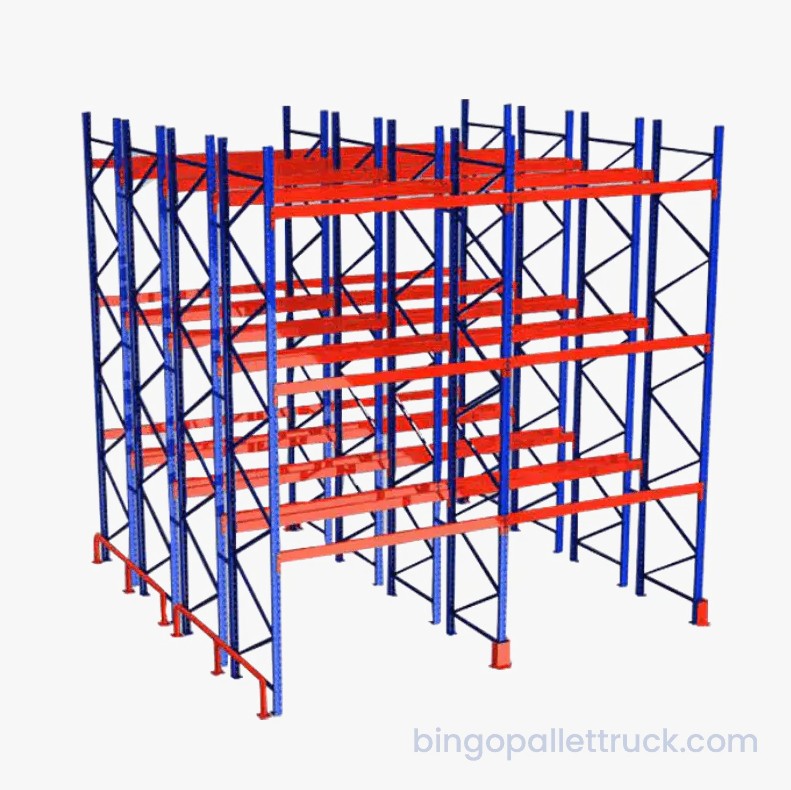

أرفف البليت الانتقائية شديدة التحمل مع عوارض قابلة للتعديل تدعم أرفف البليت ذات العارضة القابلة للتعديل ما يصل إلى 1800 كجم لكل طبقة وتناسب تخطيطات التخزين المرنة. إنه ذو صلة هنا كقاعدة هيكلية لتقييم حماية الممر واحتياجات إزالة الرافعة الشوكية. عرض المنتج →

مقارنة خيارات الحماية: الحراس والحواجز والحواجز

يمكن لمشغلي المستودعات الاختيار من بين عدة طرق حماية أساسية. تلتف واقيات الأعمدة حول واقيات نهاية الحامل المستقيمة لحماية الوجه الخارجي للصف، كما تعمل الحواجز أو الحواجز على إنشاء فصل مادي بين حركة مرور الرافعة الشوكية والحامل. يعتمد الخيار الصحيح على عرض الممر ونوع الشاحنة وعدد مرات ضرب منطقة معينة.

يوضح المخطط العمودي تأثير خطة الحماية متعددة الطبقات. يمكن للمنشأة التي لا تتمتع بأي حماية أن تسجل بسهولة أكثر من عشرين حادثة تلف للرف سنويًا. تؤدي إضافة واقيات الأعمدة الأساسية إلى تقليل عدد الضربات المستقيمة المباشرة، ولكنها تترك نهايات الممرات ونهايات العوارض مكشوفة. إن برنامج الحماية الكاملة، الذي يتضمن واقيات رأسية، وواقيات نهائية، وحواجز، يخفض الرقم إلى رقم واحد صغير. هذا ليس رقما ثابتا. الاتجاه يتوافق مع ملاحظات الصناعة. حتى الزيادة المتواضعة في الحماية تؤدي إلى انخفاض سريع في تكاليف الإصلاح ووقت التوقف عن العمل.

يقارن المخطط الراداري بين مادتين شائعتين للحماية بناءً على خمسة معايير للأداء. يُظهر المضلع الأزرق واقيات فولاذية ذات مقاومة عالية للصدمات وسرعة تركيب أقل. يُظهر المضلع الأخف واقيات بوليمر ذات تركيب أسرع ومقاومة أقل قليلاً للصدمات. يمكن مقارنة التكلفة وسهولة الصيانة لكليهما، في حين أن الرؤية تفضل واقيات البوليمر الأخف في الممرات الضيقة. إن المقايضة واضحة: فالفولاذ يوفر أقوى حماية للنقاط، في حين أن البوليمر أسهل في التركيب وأسهل في الفحص. بالنسبة للممرات ذات التأثيرات القوية المتكررة، يظل الفولاذ هو الخيار الأكثر أمانًا؛ بالنسبة للمناطق ذات حركة المرور المنخفضة، غالبًا ما يوفر البوليمر حماية كافية بتكلفة تركيب أقل.

خيارات التخطيط والتصميم التي تقلل من تأثيرات الرافعة الشوكية

حماية الرف لا تتوقف عند إضافة الحراس. يحدد تخطيط المستودع عدد مرات ملامسة الرافعة الشوكية للرف. تعمل الممرات الضيقة، والزوايا العمياء بالقرب من أطراف الحامل، ومناطق التحميل التي لا تحتوي على مساحة دوران كافية على خلق الظروف الملائمة للصدمات. يمكن لخيارات التصميم إزالة تلك الشروط قبل أن تصبح مشكلة.

يُظهر المخطط الخطي نمطًا شائعًا بعد تنفيذ برنامج الحماية. في الأرباع الثلاثة الأولى، تظل حوادث التلف مرتفعة نظرًا لعدم وجود حراس مخصصين للحامل. في نهاية الربع الرابع، يتم تثبيت الحماية ويبدأ تدريب المشغلين. وبعد ذلك، ينخفض ​​عدد التأثيرات المبلغ عنها بشكل مطرد. جزأين من الخط يجعلان من السهل رؤية التأثير: الهضبة العالية قبل الحماية والاتجاه الهبوطي بعد ذلك. غالبًا ما يكون هذا النمط أقوى في المنشآت التي تقوم أيضًا بضبط تخطيط الممر وتدفق حركة المرور.

• حافظ على الخلوص بين نصف قطر دوران الرافعة الشوكية ونهايات الحامل أعلى من الحد الأدنى الموصى به من قبل الشركة المصنعة للحامل.
• قم بتركيب مرايا أو مرايا أمان محدبة عند تقاطعات الممرات المسدودة.
• استخدم علامات أرضية عالية الوضوح لتوجيه المشغلين إلى مناطق التحميل.
• فكر في تصميمات أرفف التدفق أو الأرفف التي تحد من المسافة التي تنتقل بها الرافعة الشوكية داخل الحامل.

تغييرات التخطيط ليست مكلفة دائمًا. إن إعادة تعيين الممرات عالية الحركة بعيدًا عن نهايات الحامل، وإضافة دائرة دوران في نهاية كل صف، وتدريب المشغلين على الاقتراب بشكل عمودي على الحامل، يمكن أن يقلل من تكرار التأثير دون إجراء تجديد كبير.

أنشئ خطة بسيطة لحماية حامل البليت

لا تحتاج إلى إعادة تصميم المستودع الخاص بك بالكامل لبدء حماية رفوف البليت. تبدأ الخطة العملية بالإرشادات التفصيلية وتنتهي بالفحوصات المجدولة. الخطوات أدناه بسيطة بما يكفي لمنشأة موجودة ومرنة بما يكفي لبناء جديد.

1. قم بالسير في كل ممر ووضع علامة على القوائم وأطراف الحامل التي تظهر أي انحناء أو خدش أو واقي مزاح.
2. قم بتثبيت الحماية على الأعمدة الأكثر تعرضًا أولاً، وعادةً ما تكون أول قائمتين عند نهاية كل ممر وكل عمود بالقرب من المنعطف.
3. قم بتدريب مشغلي الرافعات الشوكية على الإبلاغ عن أي اتصال بالحامل، حتى لو لم تتعرض الشاحنة لأضرار واضحة.
4. حدد موعدًا لإجراء فحص موثق بعد كل تأثير تم الإبلاغ عنه وإجراء تدقيق كامل للرف مرة واحدة سنويًا.
5. راجع مخطط الزوايا العمياء ومناطق الانعطاف الضيقة واضبط تدفق حركة المرور قبل استبدال الحراس.

إذا كانت الأرفف نفسها قديمة أو لا تتطابق مع أسطول الرافعة الشوكية الحالي، ففكر في ترقية هيكل التخزين كجزء من استثمار أوسع في مجال السلامة. يمكن للنظام عالي الكثافة أن يقلل من مقدار الوقت الذي تقضيه الرافعة الشوكية داخل صفوف ضيقة، كما يوفر الرف الانتقائي المصمم جيدًا الخلوص الذي يحتاجه المشغلون لوضع الأحمال بأمان. للحصول على توصية خاصة بالمنشأة، اتصل بفريق حلول المستودعات لدينا أو مراجعة لدينا حلول سلسلة التوريد التصنيعية لنرى كيف يقلل إعداد الأرفف والمناولة المتكامل من مخاطر الاصطدام.
