ما هو الأرفف الصناعية؟

الأرفف الصناعية هي فئة من هياكل التخزين الفولاذية شديدة التحمل والمصممة هندسيًا لتنظيم ودعم وتوفير الوصول المنهجي إلى السلع والمواد والمكونات داخل المستودعات ومراكز التوزيع ومرافق التصنيع وغرف البيع بالتجزئة. إنها البنية التحتية للتخزين الأساسية لسلسلة التوريد الحديثة ، مما يتيح للمنشآت استخدام ارتفاع المبنى الرأسي بكفاءة، وتنظيم المخزون حسب النوع والموقع، والسماح لمعدات المناولة الميكانيكية - الرافعات الشوكية، وشاحنات الوصول، ورافعات البليت - بالوصول إلى الأحمال المخزنة بشكل موثوق وآمن.

على عكس الرفوف المنزلية أو التخزين الخفيف، تم تصميم الأرفف الصناعية لتحمل أحمال كبيرة - عادةً من عدة مئات من الكيلوجرامات إلى عدة أطنان لكل موضع تخزين - ويتم تصنيعها من مقاطع فولاذية هيكلية تم حسابها واختبارها واعتمادها لتلبية معايير الحمل الوطنية والدولية. يمكن لنظام الأرفف الصناعي المحدد والمثبت بشكل صحيح زيادة سعة التخزين القابلة للاستخدام بنسبة 200٪ إلى 400٪ مقارنةً بالتجميع على مستوى الأرضية بنفس المساحة، مما يجعلها واحدة من استثمارات البنية التحتية ذات العائد الأعلى المتاحة لأي عملية لوجستية أو تصنيعية.

تشمل الأرفف الصناعية مجموعة واسعة من أنواع الأنظمة - بدءًا من أرفف البليت الانتقائية القياسية والأرفف الكابولية إلى الحلول الأوتوماتيكية عالية الخليج وأنظمة التدفق الديناميكي - تم تصميم كل منها لمجموعة محددة من نوع الحمولة ومتطلبات كثافة التخزين والطلب على الإنتاجية ومعدات المناولة.

كيف تختلف الأرفف الصناعية عن الرفوف القياسية

يعد التمييز بين الأرفف الصناعية والأرفف التجارية أو المحلية القياسية أمرًا مهمًا ويتجاوز النطاق. تم تصميم الأرفف الصناعية كنظام هيكلي - وليس منتج أثاث - وتخضع مواصفاتها وتركيبها واستخدامها للمعايير الهندسية الرسمية.

• الحمولة: الأرفف الصناعية beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• الارتفاع: الأرفف الصناعية routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• تكامل معدات المناولة: الأرفف الصناعية is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• الهندسة وإصدار الشهادات: الأرفف الصناعية systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• تنظيم السلامة: الأرفف الصناعية installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

المكونات الهيكلية الأساسية للأرفف الصناعية

تشترك جميع أنظمة الأرفف الصناعية - بغض النظر عن نوعها - في مجموعة من العناصر الهيكلية الأساسية. إن فهم هذه المكونات يوضح كيفية حمل النظام للحمل، وكيفية تجميعه، وأين تتركز مخاطر التلف أو الفشل.

إطارات تستقيم

الإطارات المستقيمة هي الأعمدة الحاملة العمودية لهيكل الأرفف. تتكون كل لوحة إطار من عمودين مستقيمين مترابطين بواسطة عناصر تقوية أفقية وقطرية، مما يشكل هيكلًا صلبًا يشبه السلم. تتراوح ارتفاعات الإطار من 2 متر لأنظمة الالتقاط ذات المستوى المنخفض إلى 12 مترًا أو أكثر للأرفف الانتقائية ذات الخليج العالي. يحدد المقطع العرضي والمقياس الفولاذي للعمود المستقيم سعة تحميل النظام — تحمل القوائم ذات القسم الأثقل حمولة محورية أكبر وتقاوم القوى اللامركزية الأكبر الناتجة عن تأثير الرافعة الشوكية.

تحميل الحزم

عوارض التحميل هي أعضاء أفقية تمتد بين أزواج من الإطارات المستقيمة، وتشكل الرفوف التي توضع عليها المنصات أو البضائع. وهي تتصل بالأعمدة المستقيمة عبر نظام موصل مشبك أو خطاف يسمح بتعديل الارتفاع بزيادات - عادةً 50 مم أو 75 مم - بدون أدوات، مما يتيح إعادة تكوين الأرفف مع تغير أبعاد المنتج. تم تصميم طول الشعاع وعمق القسم وفقًا للامتداد والحمل: تتطلب الحزم الأطول التي تحمل أحمالًا أثقل أقسامًا أعمق للحد من الانحراف تحت الحمل.

لوحات القاعدة والمثبتات الأرضية

يتم تجهيز كل إطار مستقيم بلوحة قاعدة فولاذية تقوم بتوزيع حمولة العمود المركزة على بلاطة أرضية المستودع. يتم تثبيت الألواح الأساسية على الأرض باستخدام مثبتات ميكانيكية أو كيميائية، يتم تحديدها بواسطة مهندس إنشائي بناءً على أحمال الأرفف ونوع المرساة وخصائص البلاطة الخرسانية. يعتبر التثبيت على الأرض من متطلبات السلامة غير القابلة للتفاوض بموجب جميع معايير الأرفف الصناعية الرئيسية - تمثل الأرفف غير المثبتة خطرًا خطيرًا للانهيار، خاصة في ظل تأثير الرافعة الشوكية أو الظروف الزلزالية.

فواصل الصف والعلاقات تستعد

فواصل الصفوف عبارة عن أعضاء أفقية تربط صفوف الأرفف من الخلف إلى الخلف، مما يحافظ على تباعد الممرات بشكل ثابت ويوفر الاستقرار الجانبي لهيكل الأرفف الإجمالي. تعمل دعامة الخطة (الروابط الأفقية على مستوى العارضة) وتدعيم الطبقة العليا على زيادة صلابة تركيب الأرفف ضد القوى الجانبية. هذه المكونات مهمة بشكل خاص في أنظمة الأرفف الطويلة وفي المناطق المعرضة للنشاط الزلزالي.

ملحقات السلامة والحماية

يشتمل تركيب الأرفف الصناعية الكامل على مجموعة من ملحقات الحماية والسلامة: تعمل واقيات الأعمدة وواقيات نهاية الممر على امتصاص تأثيرات الرافعة الشوكية قبل أن تصل إلى فولاذ الأرفف؛ تمنع دبابيس أمان الحزم من إزاحة الحزم عن طريق ملامسة الرافعة الشوكية لأعلى ؛ توفر أسطح الشبكات السلكية أو قضبان دعم المنصات سطح تحميل آمن للمنصات غير القياسية أو البضائع السائبة؛ وتُعلم إشعارات التحميل الإلزامية على كل خليج المشغلين بالحد الأقصى المسموح به للحمل لكل مستوى ولكل خليج.

الأنواع الرئيسية لأنظمة الأرفف الصناعية

الأرفف الصناعية ليست منتجًا واحدًا ولكنها مجموعة واسعة من الأنظمة الهندسية، تم تحسين كل منها لتحقيق توازن مختلف بين كثافة التخزين وإمكانية الوصول إلى المنتج وسرعة الإنتاج ونوع معدات المناولة. يعد اختيار نوع النظام الصحيح أحد القرارات الأكثر أهمية في تصميم المستودعات.

أرفف البليت الانتقائية

أرفف البليت الانتقائية هي الشكل الأكثر استخدامًا للأرفف الصناعية على مستوى العالم. يقوم بتخزين المنصات في مواقع فردية عميقة يمكن الوصول إليها مباشرة من الممر، مما يوفر انتقائية 100% — يمكن استرجاع أي منصة نقالة في أي وقت دون تحريك أخرى. إن بساطتها ومرونتها وتوافقها مع الرافعات الشوكية ذات الموازنة القياسية والرافعات الشوكية تجعلها الخيار الافتراضي للتخزين العام مع مجموعة واسعة من وحدات SKU. ارتفاعات الشعاع قابلة للتعديل، مما يسمح بإعادة تكوين النظام مع تغير خطوط الإنتاج بمرور الوقت.

أرفف القيادة داخل السيارة وداخلها

تسمح أرفف القيادة للرافعات الشوكية بالدخول إلى هيكل الأرفف مباشرة، ووضع المنصات على أدلة السكك الحديدية المستمرة التي تعمل على عمق الممر. أعماق حارة من 5 إلى 10 أو أكثر من المنصات شائعة، مما يجعل هذا نظام الأرفف الثابت الأعلى كثافة المتاح. تعمل أرفف القيادة على أساس آخر ما يدخل أولاً يخرج (ليفو). توفر أرفف القيادة إمكانية الوصول من طرفي كل حارة، مما يتيح دوران أول من يدخل أولاً (FIFO). يتم استخدام كلا النوعين على نطاق واسع في مرافق التخزين البارد ومستودعات البضائع السائبة.

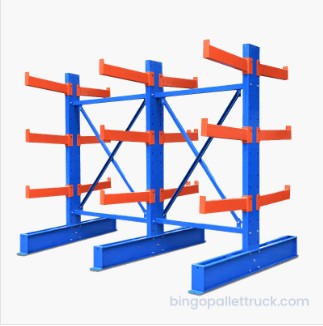

الأرفف ناتئ

تستخدم الأرفف الكابولية أذرعًا أفقية تبرز من عمود رأسي مركزي، دون أي عائق رأسي أمامي - مما يجعلها النظام المثالي لتخزين العناصر الطويلة أو غير المنتظمة أو كبيرة الحجم التي لا يمكن استيعابها في الخلجان المغلقة التقليدية. تعتبر الأخشاب والقضبان الفولاذية والأنابيب والمواد الورقية والأثاث ومكونات السيارات من أحمال الأرفف الكابولية النموذجية. يمكن تعديل ارتفاع الأذرع ويمكن تهيئتها للأحمال الخفيفة أو المتوسطة أو الثقيلة اعتمادًا على حجم القسم وتباعد الأعمدة.

أرفف تدفق البليت

تستخدم أرفف تدفق البليت ممرات مائلة أو ممرات للعجلات داخل ممرات التخزين العميقة بحيث تتدفق المنصات بالجاذبية من ممر التحميل في الخلف إلى وجه الاسترجاع في الأمام. يتم تحقيق دوران FIFO الحقيقي تلقائيًا ، مما يجعل هذا النظام هو الخيار المفضل للسلع القابلة للتلف والمستحضرات الصيدلانية والمشروبات وأي منتج له متطلبات صارمة لتناوب رمز التاريخ. توفر أعماق الممرات التي تتراوح من 10 إلى 20 موضعًا لمنصة نقالة كثافة تخزين عالية جدًا بالإضافة إلى دوران المخزون المضمون.

أرفف الدفع للخلف

تستخدم أرفف الدفع الخلفي عربات متداخلة على قضبان مائلة داخل كل حارة تخزين، وعادةً ما تستوعب 2 إلى 5 منصات عميقة . يؤدي تحميل منصة نقالة جديدة إلى دفع المنصات الموجودة إلى الخلف؛ عند إزالة البليت الأمامي، تتدحرج المنصات المتبقية للأمام تحت الجاذبية. يستخدم هذا النظام شاحنات الوصول القياسية، ويوفر كثافة أفضل من الأرفف الانتقائية أحادية العمق، وهو مناسب تمامًا للعمليات مع منصات متعددة من نفس SKU التي لا تتطلب تدوير FIFO.

أرفف الميزانين ورفوف متعددة الطبقات

تعمل هياكل أرفف الميزانين على إنشاء مستويات أرضية إضافية داخل مبنى المستودع، مما يؤدي إلى مضاعفة أو مضاعفة مساحة الأرضية القابلة للاستخدام بشكل فعال دون الحاجة إلى أعمال بناء هيكلية. تستخدم أنظمة الرفوف متعددة الطبقات الممرات والسلالم لتوفير الوصول إلى مستويات متعددة من أرفف الانتقاء اليدوية، ودعم تخزين الأجزاء الصغيرة عالية الكثافة في المرافق التي تكون فيها مساحة الأرضية محدودة ويجب تخزين عدد كبير من وحدات SKU الفردية بشكل يسهل الوصول إليه.

الأرفف المتنقلة

تقوم الأرفف المتنقلة بتثبيت خلجان الأرفف الانتقائية القياسية على قواعد آلية تعمل على قضبان مدمجة في الأرضية. يتم دمج تركيب الأرفف بالكامل في كتلة واحدة، مع فتح ممر واحد فقط في أي وقت. يؤدي هذا إلى إزالة كافة الممرات الزائدة عن الحاجة من مخطط الأرضية، مما يزيد من سعة تخزين المنصات بنسبة ما يصل إلى 80٪ مقارنة بالأرفف الانتقائية الثابتة في نفس المنطقة. تعتبر الأرفف المتنقلة ذات قيمة خاصة في البيئات التي يتم التحكم في درجة حرارتها مثل مخازن التبريد وخزائن الأدوية، حيث يمثل تبريد مساحة الممر غير المستخدمة تكلفة مستمرة كبيرة.

أنظمة التخزين والاسترجاع الآلية (AS/RS)

على أعلى مستوى من تكنولوجيا الأرفف الصناعية، تقوم أنظمة التخزين والاسترجاع الآلية بدمج هياكل الأرفف مع رافعات التكديس الآلية، أو عربات النقل المكوكية، أو أنظمة نقل البضائع إلى الشخص التي يتحكم فيها نظام إدارة المستودعات (WMS). يمكن أن تصل هياكل الأرفف AS/RS عالية الخليج ارتفاعها من 30 إلى 45 مترًا ، مع تحقيق رافعات التكديس أوقات دورة تتراوح من 60 إلى 120 حركة منصة نقالة في الساعة لكل ممر. توفر هذه الأنظمة الحد الأقصى لكثافة التخزين، والحد الأدنى من الاعتماد على العمالة، ودقة إنتاجية عالية جدًا.

مقارنة نظام الأرفف الصناعية

يوفر الجدول أدناه مقارنة منظمة لأنواع أنظمة الأرفف الصناعية الرئيسية عبر معايير الاختيار الرئيسية المستخدمة في تصميم المستودعات.

صناعات وتطبيقات الأرفف الصناعية

تدعم الأرفف الصناعية تقريبًا كل قطاع من قطاعات الاقتصاد الحديث الذي يتضمن التخزين المادي وحركة البضائع. إن تعدد استخداماته عبر أنواع الأنظمة المختلفة وقدرات التحميل والتكوينات يجعله قابلاً للتطبيق بدءًا من نقاط التوزيع الإقليمية الصغيرة وحتى أكبر مراكز التنفيذ الآلية في العالم.

التوزيع بالتجزئة والتجارة الإلكترونية

تعمل مراكز توزيع البيع بالتجزئة ومستودعات التجارة الإلكترونية مع الآلاف من وحدات SKU النشطة ويجب أن تدعم دورات التجديد السريعة جنبًا إلى جنب مع انتقاء الطلبات الفردية عالية السرعة. الأرفف الانتقائية - غالبًا ما يتم دمجها مع رفوف الانتقاء متعددة الطبقات والأنظمة الآلية لنقل البضائع إلى الشخص - توفر إمكانية الوصول والمرونة التي تتطلبها هذه العمليات. لقد أدى نمو التسليم في نفس اليوم وفي اليوم التالي إلى جعل البنية التحتية للأرفف الكثيفة والمنظمة جيدًا من الأصول التنافسية المباشرة في الخدمات اللوجستية للبيع بالتجزئة.

الأطعمة والمشروبات

تعد مستودعات الأطعمة والمشروبات المحيطة والمبردة والمجمدة من بين البيئات الأكثر تطلبًا للأرفف الصناعية. تعد المساحة التي يتم التحكم في درجة حرارتها أمرًا مكلفًا في البناء والتشغيل، مما يجعل كثافة التخزين العالية - التي يتم تحقيقها من خلال القيادة أو التدفق أو الأرفف المتنقلة - أمرًا بالغ الأهمية اقتصاديًا. يتم استيفاء متطلبات دوران المخزون الصارمة التي يصرفها أولاً (FIFO) للسلع القابلة للتلف تلقائيًا عن طريق أنظمة تدفق البليت. يجب أن تتوافق مواد الأرفف والطلاءات مع معايير سلامة الأغذية وأن تقاوم التأثيرات التآكلية الناجمة عن مواد التنظيف الكيميائية والرطوبة العالية.

الصيدلة والرعاية الصحية

يتطلب تخزين الأدوية أعلى معايير تتبع المخزون والتحكم في درجة الحرارة وتدوير المخزون. يجب أن تدعم الأرفف الصناعية الامتثال للناتج المحلي الإجمالي (ممارسات التوزيع الجيدة) - مع مناطق تخزين محددة بوضوح، وفصل الدُفعات، ودقة الانتقاء الموثقة. يتم استخدام أرفف تدفق البليت للخطوط التي يتم التحكم في درجة حرارتها والأرفف الانتقائية للمنتجات المحيطة على نطاق واسع. يتم تحديد الأرفف المتنقلة بشكل متزايد لتخزين المواد ذات القيمة العالية أو المواد الخاضعة للرقابة حيث تعتبر كفاءة المساحة وأمن الوصول من الأولويات.

السيارات والتصنيع

تعتمد متاجر المكونات ومحلات السوبر ماركت لخطوط الإنتاج ومستودعات السلع تامة الصنع في صناعة السيارات والتصنيع العام على الأرفف الصناعية لاستيعاب مزيج معقد من المكونات - بدءًا من أدوات التثبيت الصغيرة على رفوف متعددة الطبقات إلى التجميعات الفرعية الكبيرة على أرفف البليت شديدة التحمل أو أنظمة الكابولي. يتطلب التسليم في الوقت المناسب (JIT) إلى خطوط الإنتاج وصولاً فوريًا وموثوقًا إلى كل جزء، مما يجعل الانتقائية بنسبة 100% متطلبًا بالغ الأهمية في هذه البيئات.

البناء والأخشاب ومواد البناء

يتعامل تجار البناء وساحات الأخشاب وموزعو مواد البناء مع بعض ملفات التحميل الأكثر تحديًا في التخزين - العناصر الطويلة والثقيلة وغير المنتظمة مثل الفولاذ الهيكلي وألواح الأسقف وألواح الجبس والأخشاب. الأرفف الكابولية هي الحل الأساسي للسلع طويلة التنسيق، في حين أن أرفف البليت للخدمة الشاقة تتعامل مع المواد المعبأة في أكياس والطوب والكتل. تجمع العديد من المرافق بين كلا النوعين من الأنظمة في بيئة تخزين واحدة متكاملة.

لوجستيات الطرف الثالث (3PL)

يجب على موفري الخدمات اللوجستية التعاقدية أن يخدموا عملاء متعددين بملفات تعريف منتجات مختلفة من منشأة مشتركة واحدة. يتم استخدام الأرفف الانتقائية عالميًا تقريبًا في مستودعات 3PL نظرًا لأن ارتفاعات العارضة القابلة للتعديل، ومعدات المناولة المتوافقة، وإمكانية الوصول المباشر إلى المنصات، تجعله النظام الأكثر مرونة لاستيعاب متطلبات العميل المتغيرة دون إجراء تعديلات كبيرة على الأرفف أو إعادة الاستثمار.

العوامل الرئيسية في مواصفات الأرفف الصناعية

يتطلب تحديد نظام الأرفف الصناعية بشكل صحيح تحليلًا منظمًا لبيئة التخزين، وخصائص البضائع المراد تخزينها، والعمليات التشغيلية التي يجب أن يدعمها النظام. إن الأخطاء في المواصفات - انخفاض سعة التحميل، أو اختيار نوع النظام الخاطئ، أو الفشل في مراعاة التعامل مع تراخيص المعدات - يعد تصحيحها مكلفًا بعد التثبيت.

تحميل الوزن والأبعاد

يحدد وزن وأبعاد الحمل التصميمي الأقصى لكل موضع منصة نقالة عمق وطول قسم الحزمة المطلوب، وقسم العمود المستقيم، والحد الأقصى لعدد مستويات الحزمة لكل إطار. تتراوح أحمال المنصات الصناعية النموذجية من 500 كجم إلى 1500 كجم ، مع أنظمة الخدمة الشاقة المصممة للأحمال التي تتجاوز 3000 كجم لكل موضع منصة نقالة. تحدد أبعاد المخطط للمنصة المحملة الحد الأدنى لطول الحزمة وعمق الإطار، بينما يحدد الارتفاع المحمل الحد الأدنى لمستوى الحزمة (التباعد الرأسي بين مستويات الحزمة).

ارتفاع المبنى وبلاط الأرضية

يحدد الارتفاع الواضح المتوفر إلى الجانب السفلي من أدنى عائق في المبنى - عارضة السقف، أو المدادة، أو أنابيب الرشاش، أو الإضاءة - الحد الأقصى لارتفاع الأرفف. الحد الأدنى من التخليص 500 ملم إلى 1000 ملم بين منصة التحميل العلوية وهيكل المبنى مطلوب للسلامة من الحرائق ولأسباب تشغيلية. يجب تقييم بلاطة أرضية المستودع من الناحية الهيكلية للتأكد من قدرتها على حمل الأحمال النقطية المركزة من ألواح قاعدة الأرفف في ظل ظروف الحمل الكامل دون تشقق أو تسوية.

معدات المناولة وعرض الممر

إن نوع معدات المناولة المستخدمة للتحميل والاسترداد من الأرفف يحدد بشكل مباشر عرض الممر المطلوب - وبالتالي نسبة أرضية المستودع التي تشغلها الممرات مقابل التخزين. تتطلب الرافعات الشوكية ذات الموازنة القياسية ممرات عمل ذات 3500 ملم إلى 4000 ملم . تعمل الشاحنات الرافعة في ممرات يتراوح حجمها بين 2700 ملم و3200 ملم. تعمل الشاحنات الموجهة ذات الممرات الضيقة (NA) في ممرات ضيقة تصل إلى 2100 ملم إلى 2500 ملم، والشاحنات ذات الأبراج الموجهة ذات الممرات الضيقة جدًا (VNA) في ممرات تتراوح من 1600 ملم إلى 1800 ملم فقط - مما يزيد بشكل كبير من نسبة مساحة التخزين إلى مساحة التداول.

الامتثال للسلامة من الحرائق

يجب أن تتوافق تركيبات الأرفف الصناعية مع لوائح السلامة من الحرائق، والتي تتطلب عادة وجود مساحات مداخن بين صفوف الأرفف المتتالية للسماح للحرارة والغازات بالارتفاع إلى أجهزة الكشف على مستوى السقف، وأنظمة الرش داخل الأرفف على المستويات المتوسطة للأرفف فوق الارتفاعات المحددة، وتكوينات تخطيط التخزين التي لا تعيق فعالية تغطية الرشاشات العلوية. يحدد تصنيف مخاطر الحريق للسلع المخزنة - السوائل القياسية القابلة للاحتراق، والسوائل القابلة للاشتعال، والقابلة للاشتعال - المتطلبات المحددة المطبقة على كل منشأة.

سعة تحميل الأرفف الصناعية ومعايير السلامة

تعتمد السلامة الهيكلية لتركيب الأرفف الصناعية بشكل كامل على تحديد النظام بشكل صحيح، وتثبيته بشكل صحيح، وتشغيله ضمن سعته المقدرة في جميع الأوقات. يتم تحديد سعة الحمولة على ثلاثة مستويات داخل أي نظام أرفف، ويجب احترام الحدود الثلاثة في وقت واحد.

• سعة تحميل الوحدة (UDL لكل موضع منصة نقالة): الحد الأقصى لوزن البليتة الواحدة ومحتوياتها التي يمكن وضعها على زوج من العارضات. يتم تحديد هذه القيمة من خلال قوة قسم العارضة وقدرة الإطار المستقيم على حمل الأحمال المحورية والانحناء الناتجة.
• قدرة مستوى الشعاع: الحمولة الإجمالية المسموح بها عبر جميع مواضع البليت على زوج واحد من الحزم في وقت واحد. وهذا ليس مجرد مضاعف لحمل الوحدة - حيث يؤثر توزيع الحمل عبر امتداد الحزمة على إجهاد الانحناء في قسم الحزمة.
• سعة الخليج: الحمل الإجمالي المسموح به عبر جميع مستويات العارضة داخل حاوية أرفف واحدة، محدود بقدرة حمل الحمولة المحورية للأعمدة المستقيمة والاستقرار العام للإطار تحت التحميل المشترك.

تشمل المعايير الدولية الرئيسية التي تحكم الأرفف الصناعية EN 15512 وEN 15620 (أوروبا)، FEM 10.2.02 (الاتحاد الأوروبي لمناولة المواد)، RMI ANSI MH16.1 (أمريكا الشمالية)، وAS 4084 (أستراليا ونيوزيلندا). يجب أن تعرض كل حاوية أرفف مثبتة إشعار تحميل إلزامي يُظهر حمل الوحدة المسموح به، وسعة مستوى الشعاع، وسعة الخليج - وهو أمر مرئي لجميع المشغلين الذين يستخدمون النظام.

فحص وصيانة الأرفف الصناعية

الأرفف الصناعية هي نظام هيكلي يخضع للضغط المستمر الناتج عن دورات التحميل والتأثيرات الطفيفة التي لا يمكن تجنبها لتشغيل الرافعة الشوكية اليومية. يعد برنامج الفحص والصيانة المنضبط أمرًا ضروريًا للحفاظ على السلامة الهيكلية والامتثال التنظيمي وبيئة العمل الآمنة.

مستويات التفتيش والتكرار

1. الفحوصات التشغيلية اليومية: يجب تدريب جميع العاملين في المستودعات على تحديد الأضرار المرئية للأرفف والإبلاغ عنها فورًا - القوائم المنحنية، أو الحزم المخلوعة أو المتشققة، أو دبابيس الأمان المفقودة، أو حراس الأعمدة النازحين، أو الخلجان المحملة فوق طاقتها - كجزء من ممارسات عملهم اليومية.
2. عمليات التفتيش الموثقة الأسبوعية: يجب على مفتش الأرفف المعين والمدرب إجراء فحص منهجي لجميع فتحات الأرفف على أساس أسبوعي على الأقل، وتسجيل النتائج باستخدام نظام تصنيف الأضرار الموحد. يجب تفريغ الفتحات ذات العلامات الحمراء (غير الآمنة) وإخراجها من الخدمة على الفور ريثما يتم إصلاحها.
3. فحص الخبراء السنوي: يجب على مفتش الأرفف المستقل والمؤهل إجراء مراجعة شاملة للتركيب بأكمله مرة واحدة على الأقل سنويًا، وتقديم تقرير مكتوب رسمي يتضمن توصيات الإجراءات العلاجية. يعد هذا الفحص السنوي أحد المتطلبات بموجب معظم لوائح سلامة الأرفف الوطنية.

حدود الضرر العمود تستقيم

يعد تأثير الرافعة الشوكية على مستوى الأرض هو الشكل الأكثر شيوعًا لأضرار الأرفف. تحدد معظم المعايير الرئيسية أن العمود المستقيم الذي به تشوه (الانحناء أو الانحناء أو الانبعاج) يتجاوز 3 مم مقاسة على طول قياس 300 مم يجب إزالتها من الخدمة واستبدالها قبل إعادة الخليج للاستخدام. يمكن للأضرار الطفيفة التراكمية التي لا تصل بشكل فردي إلى هذا الحد أن تؤثر أيضًا على سلامة العمود بمرور الوقت، مما يسلط الضوء على أهمية الفحص المهني المنتظم بدلاً من الاعتماد على الفحوصات البصرية اليومية وحدها.

تصنيف رمز اللون الضرر

يصنف نظام SEMA (رابطة مصنعي معدات التخزين) تلف إشارات المرور - المعتمد على نطاق واسع دوليًا - تلف الأرفف على أنه أخضر (لا يتطلب اتخاذ إجراء)، أو كهرماني (إصلاح الشاشة والجدول الزمني خلال فترة محددة)، أو أحمر (إزالة من الخدمة على الفور). يوفر هذا النظام لغة واضحة ومتسقة لتوصيل حالة الأرفف بين العاملين ومديري السلامة ومهندسي التفتيش، بغض النظر عن خلفيتهم الفنية.

تأثير الأرفف الصناعية على كفاءة المستودعات

تمتد القيمة الإستراتيجية للأرفف الصناعية إلى ما هو أبعد من مجرد توفير مكان لوضع البضائع. يعمل تركيب الأرفف المصمم جيدًا بشكل مباشر على تحسين سرعة إنتاجية المستودع، ودقة المخزون، وإنتاجية العمالة، وتكلفة التشغيل - وكل ذلك يترجم إلى ميزة تنافسية قابلة للقياس.

كثافة التخزين واستغلال المساحة

يحقق المستودع الذي يستخدم تكديس الكتل على مستوى الأرضية فقط على ارتفاع منصتين تقريبًا 0.8 وضعية منصة نقالة لكل متر مربع من مساحة الأرضية . يؤدي تركيب أرفف انتقائية بطول 6 أمتار مع ممرات الشاحنات إلى زيادة ذلك إلى 2.5 إلى 3.5 موضع منصة نقالة لكل متر مربع - أكثر من ثلاثة أضعاف سعة التخزين الفعالة في نفس مساحة المبنى. يمكن للأنظمة الآلية عالية الخليج ذات هياكل الأرفف بطول 30 مترًا أن تدفع الكثافة إلى أبعد من ذلك من 8 إلى 10 مواقع نقالة لكل متر مربع .

دقة المخزون وإمكانية التتبع

الأرفف المنهجية مع عناوين المواقع المحددة - الخليج والمستوى والموضع - توفر البنية التحتية المادية لأنظمة إدارة المستودعات القائمة على الموقع (WMS). يتم تعيين موقع أرفف محدد ومعروف لكل منصة نقالة، مما يتيح رؤية المخزون في الوقت الفعلي والتخزين والاسترجاع السريع والعد الدوري الدقيق دون الحاجة إلى البحث في المستودع. تحقق تركيبات الأرفف التي تديرها WMS بشكل روتيني معدلات دقة المخزون أعلى من 99.5٪ ، مقارنة بدقة تبلغ 90 إلى 95% في بيئات الأرضية غير المنظمة.

إنتاجية العمل

تعمل الأرفف المنظمة مع وضع علامات واضحة على الموقع وتحديد فترات زمنية محسّنة للمنتج (وضع البضائع سريعة الحركة في المواقع التي يسهل الوصول إليها) على تقليل وقت السفر لكل مهمة اختيار أو تجديد - مما يؤدي بشكل مباشر إلى زيادة عدد المهام التي يمكن لعامل المستودع إكمالها في كل نوبة عمل. في العمليات عالية الإنتاجية، يمكن أن يؤدي تحسين تخطيط الأرفف وحده إلى تحسين إنتاجية الاختيار من خلال 15 إلى 30% دون أي تغيير في التوظيف أو الاستثمار في التكنولوجيا.

تركيب الأرفف الصناعية: عملية منظمة

يعد تركيب الأرفف الصناعية عملية بناء رسمية، وليست مهمة تجميع ذاتي. فهو يتطلب موظفين مؤهلين، وإشرافًا هندسيًا، والتحقق بعد التثبيت قبل وضع أي حمل على النظام.

1. مسح الموقع: قم بقياس مساحة الأرضية المتاحة، والتأكد من الارتفاعات الواضحة للعوائق، وتحديد مواقع الأعمدة والصرف، والتكليف بإجراء تقييم هندسي إنشائي لسعة تحميل لوح الأرضية.
2. تصميم النظام وتخطيطه: قم بتطوير رسم تركيب متدرج يوضح صفوف الأرفف، وعروض الممرات، وطرق خروج الطوارئ، ومساحات مداخن السلامة من الحرائق، وخلوص تدوير معدات المناولة. تأكد من جميع مواصفات العارضة والعمودية مقابل متطلبات الحمل.
3. تسليم المكونات وتنظيمها: قم بتسليم وتنظيم الإطارات والعوارض وألواح القاعدة والمثبتات والملحقات المستقيمة من أجل تسلسل التثبيت الفعال.
4. تركيب الإطار ومحاذاة: قم بتركيب الإطارات المستقيمة وفقًا للرسم التخطيطي، وتحقق من الأساس والمستوى، وألواح قاعدة الرقائق كما هو مطلوب لاستيعاب الاختلافات الطفيفة في مستوى الأرضية.
5. تثبيت الأرضية: حفر وتركيب مثبتات أرضية بالنوع المحدد وعمق التضمين وقيم عزم الدوران المؤكدة من قبل المهندس. لا تستبدل مواصفات المرساة أو تحذف المراسي من أي لوحة قاعدة.
6. تركيب الشعاع: قم بتركيب العوارض على الارتفاعات الصحيحة وفقًا لرسم التصميم، مع التأكد من تعشيق جميع دبابيس أمان العوارض بشكل كامل عند كل نقطة اتصال قبل الانتقال إلى الخليج التالي.
7. الملحقات وإشعارات التحميل: قم بتركيب واقيات الأعمدة، أو فواصل الصفوف، أو واقيات نهاية الممر، أو أسطح الأسلاك، أو غيرها من الملحقات المحددة. قم بإصلاح إشعارات التحميل الإلزامية لكل خليج قبل التشغيل.
8. التفتيش قبل التشغيل: قم بإجراء فحص رسمي للتركيب المكتمل وفقًا لرسومات التصميم، وتأكد من تثبيت جميع أدوات التثبيت وعزمها، وجميع دبابيس الأمان في مكانها، ونشر جميع إشعارات التحميل قبل وضع أي منصات نقالة على النظام.

اختيار نظام الأرفف الصناعية المناسب: إطار القرار

يتطلب اختيار نظام الأرفف الصناعية الأكثر ملاءمة لعملية معينة تقييمًا منظمًا لعدة عوامل مترابطة. يوجه الإطار التالي عملية اتخاذ القرار بدءًا من المتطلبات الأولية وحتى اختيار نوع النظام.

• كم عدد وحدات SKU التي يجب تخزينها؟ تتطلب أعداد SKU العالية (الآلاف من خطوط الإنتاج) انتقائية عالية - تشير إلى الأرفف الانتقائية أو رفوف الميزانين. إن أعداد SKU المنخفضة ذات الأحجام الكبيرة لكل SKU تفضل الأنظمة عالية الكثافة مثل Drive-in أو أرفف التدفق.
• هل تناوب المخزون مطلوب FIFO؟ بالنسبة للسلع القابلة للتلف، أو المنتجات المرمزة بالتاريخ، أو أي مخزون حيث يجب استهلاك المخزون الأقدم أولاً، فإن أرفف تدفق البليت أو أرفف القيادة توفر دورانًا تلقائيًا لـ FIFO. أنظمة الدفع والدفع للخلف هي LIFO فقط.
• ما هي معدات المناولة المتاحة أو المخطط لها؟ إن اختيار نوع الرافعة الشوكية يحدد عرض الممر، مما يؤثر بشكل مباشر على كثافة التخزين وتخطيط الأرفف. تأكد من توافق المعدات قبل الانتهاء من نوع الأرفف.
• ما هو ملف تعريف التحميل؟ تناسب البضائع المنقولة القياسية أرفف البليت التقليدية. تتطلب العناصر الطويلة أو غير المنتظمة الأرفف الكابولية. تتطلب الأحمال الثقيلة جدًا أقسامًا مستقيمة وعوارض للخدمة الشاقة. قد تتطلب ملفات تعريف الأحمال المختلطة أنواعًا متعددة من الأرفف داخل نفس المنشأة.
• ما هو متطلبات الإنتاجية؟ تعطي العمليات عالية الإنتاجية الأولوية لإمكانية الوصول وأوقات الدورات السريعة على الكثافة. يمكن لعمليات التخزين ذات الإنتاجية المنخفضة أن تقبل انتقائية منخفضة مقابل الحد الأقصى من الكثافة.
• ما هو ارتفاع المبنى المتاح؟ تطلق المباني الشاهقة إمكانات الأرفف المرتفعة وأنظمة AS/RS، والتي تقدم قيمتها الأكبر عندما يتجاوز ارتفاع البناء الواضح 10 أمتار. يتم خدمة المباني السفلية بشكل أفضل من خلال الأنظمة الانتقائية التقليدية أو أنظمة القيادة.
